절연체 전자친화도를 이용한 고효율 마이크로 LED 장치

페이지 정보

최고관리자  0 Comments  1 Views  20-11-10 15:46  기계

본문

분야 : 기타 개발상태 9
절연체 전자친화도를 이용한 고효율 마이크로 LED 장치
보유기관 및 연구자 : 전동환
  • 특허정보

    절연체 전자친화도를 이용한 고효율 마이크로 LED 장치 (No : 10-2019-0127780)

  • 거래조건 :

기술완성도

  • TRL09

    사업화

    • 본격적인 양산 및 사업화 단계
  • TRL08

    시작품 인증/
    표준화

    • 일부 시제품의 인증 및 인허가 취득 단계
      - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
  • TRL07

    Pilot 단계 시작품
    신뢰성 평가

    • 시작품의 신뢰성 평가
    • 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
  • TRL06

    Pilot 단계 시작품
    성능 평가

    • 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
    • 시작품 성능평가
  • TRL05

    시제품 제작/
    성능평가

    • 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
    • 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
  • TRL04

    연구실 규모의
    부품/시스템 성능평가

    • 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
    • 실용화를 위한 핵심요소기술 확보
  • TRL03

    연구실 규모의
    성능 검증

    • 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
    • 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
    • 모델링/설계기술 확보
  • TRL02

    실용 목적의 아이디어/
    특허 등 개념 정립

    • 실용 목적의 아이디어, 특허 등 개념 정립
  • TRL01

    기초 이론/
    실험

    • 연구과제 탐색 및 기회 발굴 단계
KEYWORD
마이크로 LED장치, 금속층, 공핍층, 내부양자효율, 비방사 재결합
기술개요
상기 발광부의 사이드월 바깥면에 절연층이 형성되는, 10000um2 이하의
발광부 면적을 갖는 절연체 전자친화도를 이용한 고효율 마이크로 LED 장치
주요 기술내용
• 종래기술의 문제점

면적이 작은 마이크로 LED 칩의 경우,
사이드월(sidewall) 면적비율이급격하게증가 → 결함밀도가높은반도체표면적이늘어나는효과
결국, 빛을방출할수있는캐리어가비방사재결합되어내부양자효율이감소

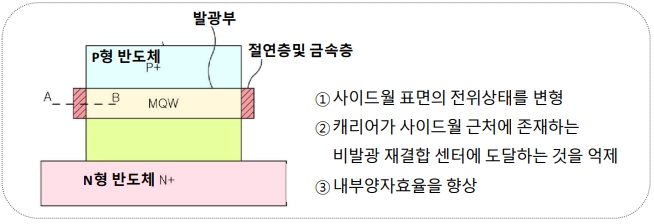

• 본 기술의 해결방안
-마이크로LED 장치의발광부의사이드월바깥면에절연층및금속층을형성하여비발광재결합을억제

시장 및 기술동향
- 마이크로 LED 전사 장치가 포함된 디스플레이 검사장비의 세계 시장규모는 2019년 6억
3,260만 달러였으나 2020년은 covid-19의 영향으로 전년 대비 3.7% 감소한 6억 900만
달러로 추정됨. 2020년 이후 연평균 성장률이 3.9%로 예측되어 2025년에는 7억 3,750만
달러로 전망
- MICRO-LED 디스플레이는 전사 등의 기술적 난제가 있지만, 색감, 휘도, 발광효율, 수명,
응답시간 등에서 종래의 디스플레이 패널 대비 우위에 있으므로 중장기 성장이 기대
- 마이크로 LED 칩 전사 장치 시장은 전형적인 장비 산업으로 꾸준한 수요를 보이기보다는
일시적으로 대규모의 수요가 발생하는 특징
기술활용 분야
✓ 디스플레이 분야 - 투명 디스플레이, 유연 디스플레이, 마이크로 디스플레이(AR, VR)

유연 디스플레이

기술활용 분야
✓ 전자기기 분야 - TV와 사이니지, 휴대전화, 패드/노트북 등

사이니지(전광판)

기술활용 분야
✓ 차량 분야 - 차량용 디스플레이 패널, 전방 네비게이션, 전조등(헤드라이트)

차량용 디스플레이

특장점
절연층및금속층형성위치의자유
절연층을발광부의사이드월뿐아니라 발광부사이드월의위및/또는아래까지 연장되어형성가능
추가적인층을층사이에형성가능
내부양자효율의향상
발광부가장자리영역에포텐셜이증가하여 전자들이사이드월표면으로부터일정거리 떨어짐→ 더많은전자가방사성방사 내부양자효율이향상
